Das Bodenradar, auch als Ground Penetrating Radar (GPR) oder Georadar bekannt, hat die archäologische Prospektion in den letzten Jahrzehnten maßgeblich verändert. Diese zerstörungsfreie Methode ermöglicht es Forschenden, einen Blick in den Untergrund zu werfen, ohne einen einzigen Spatenstich zu setzen. Sie liefert detaillierte Informationen über verborgene Strukturen, Leitungen und geologische Schichten, was die Planung von Ausgrabungen erheblich präzisiert.
- Das Bodenradar (GPR) nutzt elektromagnetische Wellen zur zerstörungsfreien Erkundung des Untergrunds.
- Die typische Eindringtiefe liegt zwischen 1 und 5 Metern, in seltenen Fällen bis 15 Meter, abhängig von der Bodenbeschaffenheit.
- Besonders effektiv ist GPR in trockenen, sandigen Böden wie bei vielen Pueblo-Sites im Südwesten der USA.
- Feuchte, lehmhaltige Böden (z.B. mesoamerikanische Regenwälder) limitieren die Eindringtiefe und Auflösung erheblich.
- Bodenradar kann Mauern, Gräben, Gräber, Hohlräume und Fundamentreste lokalisieren.
| Eigenschaft | Beschreibung | Relevanz für Archäologie |
|---|---|---|
| Messprinzip | Elektromagnetische Wellen | Dringt in den Untergrund ein, ohne zu graben. |
| Eindringtiefe | Typisch 1–5 m (max. 15 m) | Ideal für die meisten archäologischen Strukturen. |
| Auflösung | Zentimeter- bis Dezimeterbereich | Feine Details wie Mauern oder Gräben erkennbar. |
| Einschränkungen | Lehm, hoher Feuchtigkeitsgehalt | Kann Ergebnisse verfälschen oder Eindringtiefe reduzieren. |
Was ist Bodenradar?
Das Bodenradar (GPR) ist ein geophysikalisches Verfahren zur zerstörungsfreien Erkundung des Untergrunds. Es basiert auf der Aussendung von hochfrequenten elektromagnetischen Wellen, die von einer Antenne in den Boden gesendet werden. Treffen diese Wellen auf Materialwechsel oder Strukturen mit unterschiedlichen dielektrischen Eigenschaften – wie etwa eine Mauer, eine Grube oder einen Hohlraum – werden sie reflektiert und von einer Empfängerantenne wieder aufgefangen.
Die Laufzeit und Amplitude dieser reflektierten Wellen werden aufgezeichnet und in einem Radargramm visualisiert. Dieses Radargramm zeigt ein schematisches Bild der unterirdischen Strukturen. So können Archäologen Anomalien im Boden identifizieren, die auf menschliche Eingriffe oder natürliche Besonderheiten hindeuten. Die Eindringtiefe des Bodenradars variiert stark je nach Bodenbeschaffenheit und Frequenz der verwendeten Antenne. In der Archäologie liegt sie typischerweise zwischen 1 und 5 Metern, kann aber unter optimalen Bedingungen auch bis zu 15 Meter erreichen.
Grundlagen und Funktionsweise des Bodenradars
Die Funktionsweise des Bodenradars lässt sich mit der eines Echolots vergleichen, das Schallwellen zur Erkundung von Gewässern nutzt. Beim GPR werden jedoch keine Schallwellen, sondern elektromagnetische Wellen im Frequenzbereich von etwa 25 MHz bis 2,5 GHz verwendet. Die Antenne, die über die Oberfläche gezogen wird, sendet diese Impulse aus und empfängt die reflektierten Signale. Aus der Zeit, die die Wellen für ihren Hin- und Rückweg benötigen, lässt sich die Tiefe der reflektierenden Struktur berechnen.
Entscheidend für die Qualität der Ergebnisse sind die dielektrischen Eigenschaften der Materialien im Untergrund. Unterschiedliche Materialien wie Stein, Lehm, Sand oder Luft haben verschiedene Dielektrizitätskonstanten, die die Geschwindigkeit und Dämpfung der elektromagnetischen Wellen beeinflussen. Je größer der Kontrast in diesen Eigenschaften, desto klarer ist die Reflexion. Dies ermöglicht es, beispielsweise eine alte Mauer, die aus Stein besteht und von Erdreich umgeben ist, deutlich zu erkennen.
Ein Radargramm ist die grafische Darstellung der vom Bodenradar empfangenen Reflexionen. Es zeigt die Laufzeit der elektromagnetischen Wellen (entspricht der Tiefe) gegen die Position der Antenne auf der Oberfläche.
Auf einem Radargramm erscheinen archäologische Strukturen als hyperbolische Reflexionen oder linienförmige Anomalien, deren Form und Intensität Rückschlüsse auf die Beschaffenheit des Objekts zulassen. So können beispielsweise Gräben als U-förmige Strukturen und Mauern als vertikale Linien interpretiert werden.
•
2D-Profile – Einzelne Schnittbilder des Untergrunds.•
3D-Volumina – Mehrere Profile zu einem dreidimensionalen Modell zusammengefügt.•
Tiefenscheiben (Time Slices) – Horizontale Schnitte durch das 3D-Volumen in bestimmten Tiefen.
📜 Forschung und Einordnung
Das Bodenradar hat sich als unverzichtbares Werkzeug in der archäologischen Prospektion etabliert, doch seine Anwendung und die Interpretation der Daten sind Gegenstand kontinuierlicher Forschung und methodologischer Verfeinerung.
Die Forschung zum Bodenradar konzentriert sich auf die Verbesserung der Datenqualität und -interpretation, insbesondere in komplexen archäologischen Kontexten. Offene Fragen betreffen die Standardisierung von Messungen und die Entwicklung von KI-gestützten Algorithmen zur automatischen Erkennung von Strukturen. Neuere Studien, wie die von Conyers (2012) Geophysics in Archaeology, betonen die Bedeutung interdisziplinärer Ansätze.

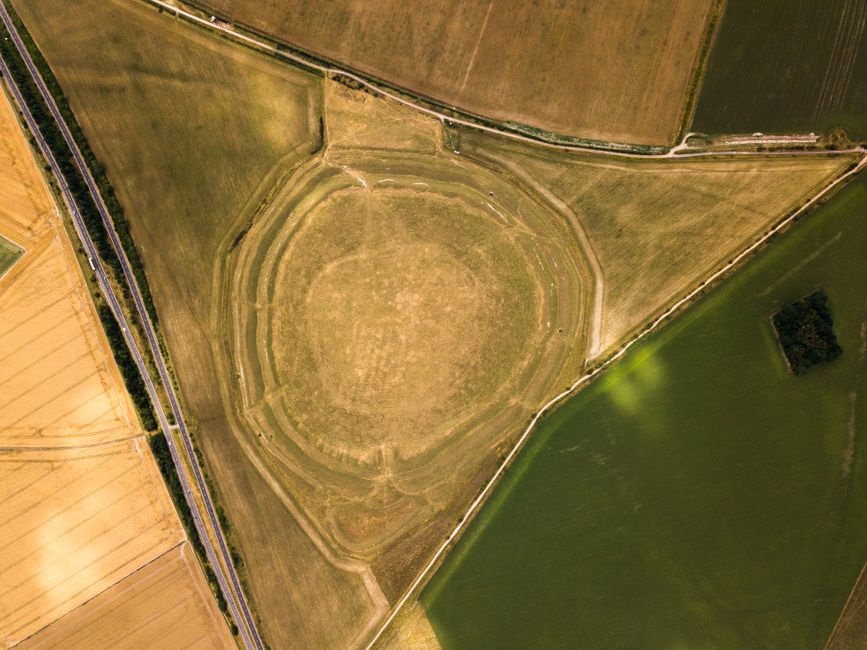

Bodenradar in der Archäologie Amerikas
Das Bodenradar hat sich in der Archäologie Amerikas als wertvolles Instrument erwiesen, um verborgene Siedlungen, Bauwerke und Bestattungsplätze zu lokalisieren. Insbesondere in Regionen mit empfindlichen Fundstellen oder schwieriger Topografie ermöglicht es eine schonende Erkundung.
Weiterführend: Ancient DNA: Genetische Geschichte Amerikas entschlüsselt · Drohnen in der Archäologie: Revolution der Vermessung
Genauigkeit und Grenzen des Bodenradars
Die Genauigkeit des Bodenradars hängt von mehreren Faktoren ab. Die räumliche Auflösung, also die Fähigkeit, zwei nahe beieinander liegende Objekte zu unterscheiden, ist direkt proportional zur Frequenz der verwendeten Antenne. Höhere Frequenzen (z.B. 900 MHz) bieten eine bessere Auflösung, dringen aber weniger tief ein. Niedrigere Frequenzen (z.B. 25 MHz) erreichen größere Tiefen, liefern aber weniger detaillierte Bilder. Die Wahl der Antenne muss daher immer an die spezifischen Forschungsfragen und die erwartete Tiefe der Strukturen angepasst werden.
Die Hauptbeschränkung des Bodenradars liegt in seiner Anfälligkeit für bestimmte Bodentypen. Leitfähige Böden wie feuchter Lehm, Ton oder Böden mit hohem Salzgehalt absorbieren die elektromagnetischen Wellen stark. Dies führt zu einer geringen Eindringtiefe und einem hohen Rauschpegel in den Daten, was die Interpretation erschwert oder unmöglich macht. In solchen Umgebungen sind andere geophysikalische Methoden wie die Magnetometer-Prospektion oft effektiver.
Bayessche Modellierung: Aus Einzeldaten wird eine Chronologie
In der modernen archäologischen Forschung, insbesondere bei der Datierung von GPR-Anomalien, spielt die bayessche Modellierung eine immer größere Rolle. Dieses statistische Verfahren ermöglicht es, verschiedene Datierungsergebnisse und stratigraphische Informationen zu kombinieren, um präzisere chronologische Aussagen zu treffen. Anstatt einzelne GPR-Datenpunkte isoliert zu betrachten, werden sie in einen größeren Kontext eingebettet.
Softwarepakete wie OxCal, entwickelt an der University of Oxford, sind zum Standardwerkzeug für diese Art der Modellierung geworden. Sie verarbeiten nicht nur GPR-Daten, sondern auch Radiokarbondatierungen, Dendrochronologie und stratigraphische Beobachtungen. Dadurch können die Wahrscheinlichkeitsverteilungen für das Alter einer Struktur erheblich eingeengt werden, was zu einer schärferen Chronologie führt.
Für die Archäologie Amerikas bedeutet dies, dass die chronologische Einordnung von GPR-erfassten Strukturen, von Pueblo-Häusern bis hin zu Maya-Plattformen, mit einer bisher unerreichten Präzision erfolgen kann. Dies ist besonders wichtig für die Rekonstruktion komplexer Siedlungsdynamiken und kultureller Entwicklungen, die oft nur durch feine chronologische Unterschiede voneinander abzugrenzen sind.
Hintergrund und Geschichte des Bodenradars
Die Ursprünge des Bodenradars reichen bis in die frühen Jahre der Radiowellenforschung zurück. Bereits im frühen 20. Jahrhundert wurden erste Experimente mit elektromagnetischen Wellen zur Untersuchung des Untergrunds durchgeführt. Doch erst mit der Entwicklung leistungsfähigerer Elektronik und Computertechnologie in der zweiten Hälfte des 20. Jahrhunderts wurde GPR zu einem praktikablen Werkzeug für die Archäologie.
Ein Pionier in der Entwicklung des GPR für archäologische Anwendungen war Jeffrey J. Daniels (geb. 1944). Seine Arbeiten in den 1980er und 1990er Jahren trugen maßgeblich dazu bei, die Methode zu verfeinern und ihre Potenziale für die Detektion von Gräbern, Mauern und anderen archäologischen Merkmalen aufzuzeigen. Heute ist das Bodenradar ein Standardverfahren in der zerstörungsfreien Prospektion und wird weltweit von Forschungsinstituten wie dem Smithsonian National Museum of Natural History und dem Instituto Nacional de Antropología e Historia (INAH) in Mexiko eingesetzt.
Die kontinuierliche Weiterentwicklung von Hard- und Software, insbesondere im Bereich der 3D-Visualisierung und der Integration von GPR-Daten mit anderen geophysikalischen und geographischen Informationssystemen (GIS), hat die Leistungsfähigkeit des Bodenradars stetig verbessert. Dies ermöglicht Archäologen heute, präzisere Vorhersagen über die Lage und Beschaffenheit unterirdischer Strukturen zu treffen, was Ausgrabungen effizienter und zielgerichteter macht.
Häufige Fragen
Wie tief kann ein Bodenradar messen?
Die maximale Eindringtiefe eines Bodenradars variiert stark je nach Antennenfrequenz und Bodenbeschaffenheit. In der Archäologie liegt die typische Reichweite zwischen 1 und 5 Metern. Bei niedrigeren Frequenzen (z.B. 25-50 MHz) und in sehr trockenen, sandigen Böden wie Wüstengebieten kann die Tiefe bis zu 15 Meter erreichen. In feuchten, lehmigen Böden mit hoher elektrischer Leitfähigkeit ist die Eindringtiefe jedoch oft auf weniger als einen Meter begrenzt, da die elektromagnetischen Wellen stark gedämpft werden.
Was ist ein Bodenradar der Polizei?
Ein Bodenradar, das von der Polizei eingesetzt wird, ist in der Regel ein spezialisiertes GPR-System, das für forensische Zwecke optimiert ist. Modelle wie das LMX150™ FINDAR® von Radiodetection werden verwendet, um schnell und effektiv nach unterirdisch vergrabenen Beweismitteln wie Leichen, Waffen, Drogenverstecken oder vergrabenen Gegenständen zu suchen. Der Vorteil des GPR liegt in seiner zerstörungsfreien Natur, die eine schnelle erste Einschätzung des Untergrunds ermöglicht, bevor invasive Grabungen durchgeführt werden.
Kann ein Bodenradar Wurzeln erkennen?
Ja, ein Bodenradar ist in der Lage, größere Baumwurzeln im Untergrund zu erkennen. Da Wurzeln eine andere Dielektrizitätskonstante als das umgebende Erdreich aufweisen, reflektieren sie die elektromagnetischen Wellen und erzeugen so detektierbare Anomalien im Radargramm. Die Auflösung reicht aus, um grobe Wurzeln mit Durchmessern von 2-3 cm und mehr zu identifizieren. Dies ist besonders nützlich im Baumschutz auf Baustellen oder bei der Kartierung von Wurzelwerken in der Stadtplanung, um Schäden an Leitungen zu vermeiden.
Was kann ein Bodenradar alles erkennen?
Ein Bodenradar kann eine Vielzahl von unterirdischen Strukturen und Anomalien erkennen. Dazu gehören archäologische Merkmale wie alte Fundamente, Mauern, Gräben, Gräber, Hohlräume und auch die Spuren von ehemaligen Gebäuden. Im infrastrukturellen Bereich werden Kabel, Rohre (Wasserleitungen, Gasleitungen), Kanäle und andere Versorgungsleitungen lokalisiert. Darüber hinaus können geologische Schichten, die Ausdehnung von Altlasten, Feuchtezonen oder auch die Dicke von Straßenbelägen erfasst werden. Die Erkennung hängt immer vom Materialkontrast ab.
Welche Frequenzen werden beim Bodenradar verwendet?
Beim Bodenradar werden verschiedene Frequenzen verwendet, die jeweils für unterschiedliche Anwendungen optimiert sind. Hohe Frequenzen (z.B. 900 MHz bis 2,5 GHz) bieten eine sehr gute Auflösung und sind ideal für die Detektion kleiner, oberflächennaher Objekte (bis ca. 1-2 Meter Tiefe), wie etwa feine archäologische Merkmale oder Betonbewehrungen. Mittlere Frequenzen (z.B. 200-500 MHz) sind ein guter Kompromiss zwischen Eindringtiefe und Auflösung (bis ca. 5 Meter). Niedrige Frequenzen (z.B. 25-100 MHz) erreichen die größte Eindringtiefe (bis zu 15 Meter), jedoch auf Kosten der Auflösung, und eignen sich für geologische Schichten oder sehr tiefe archäologische Strukturen.
🏁 Fazit: Bodenradar als Schlüssel zur zerstörungsfreien Archäologie
Das Bodenradar (GPR) hat sich als unverzichtbares Werkzeug in der modernen Archäologie etabliert. Es ermöglicht die zerstörungsfreie Erkundung des Untergrunds und liefert wertvolle Informationen über verborgene Strukturen, was die Effizienz und Präzision von Ausgrabungen erheblich steigert. Trotz gewisser Einschränkungen in feuchten Böden bleibt es eine Schlüsseltechnologie, um unsere Kenntnisse über vergangene Kulturen, insbesondere in Amerika, kontinuierlich zu erweitern.
